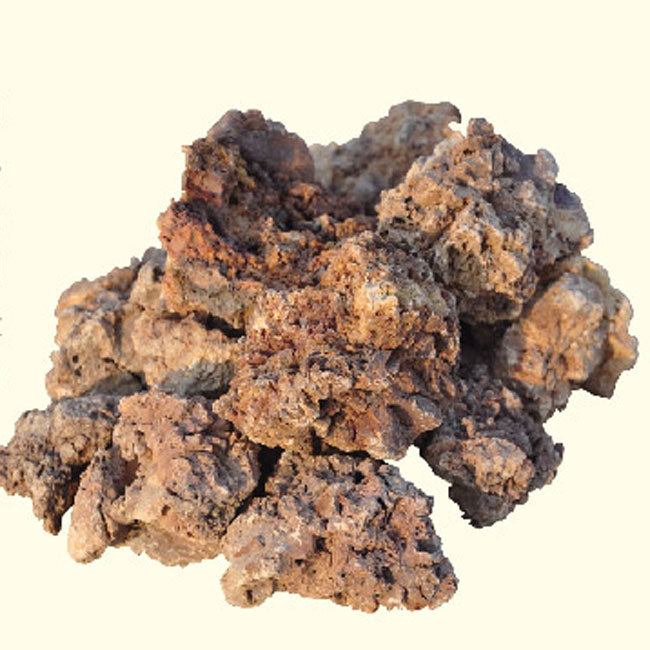

烧结镁砂

除普通镁砂、中档镁砂外，经常提到的还有高纯镁砂、大结晶镁砂、镁钙砂(高钙镁砂)、镁硅砂(高硅镁砂)以及镁钙铁砂等。这些品种并不是截然分开的，比如有些高纯镁砂本身的方镁石结晶尺寸较大，又可算作大结晶镁砂。

普通镁砂的MgO含量通常为87%～95%，颗粒体积密度≤3.30g·㎝-3，SiO2含量≤2%，Fe2O3<10%。其中的方镁石结晶20～100µm。普通镁砂一般以菱镁矿为原料，由于杂质含量较多，多采用一步锻烧法工艺。

中档镁砂，因压球成型又称球砂，其MgO含量通常为94%～97%，颗粒体积密度≥3.30 g·㎝-3。其中的方镁石结晶20～120µm。优质镁砂通常也以菱镁矿为原料，采用二步锻烧法工艺。

高纯镁砂是相对于普通镁砂而言的。它经常用特级菱镁矿、菱镁石精矿粉或海水Mg(OH)2经二步锻烧工艺制成。对高纯镁砂的质量的要求是：①镁砂中MgO≥98%，SiO2含量小于0.4%，尤以小于0.1%者为佳。由于杂质少，方镁石晶间无硅酸盐相，经高温死烧而形成直接结合。②体积密度的要求一般在3.35～3.40g·㎝-3以上。体积密度是评价镁砂质量很重要的指标，可以反映出镁砂的烧结程度。③高纯优质镁砂CaO/SiO2比值应不小于2。CaO/SiO2比值较低时，镁砂烧结时易产生低熔点相，形成包围方镁石晶粒的液膜，阻碍直接结合的形成;比值大于2时，则形成C2S和C3S等高熔点矿物。⑤形成大结晶方镁石。镁砂中方镁石晶体尺寸10µm，镁砂质量一般;60µm的比较好;对于优质产品来说应不小于100µm;150～200µm的质量最好。

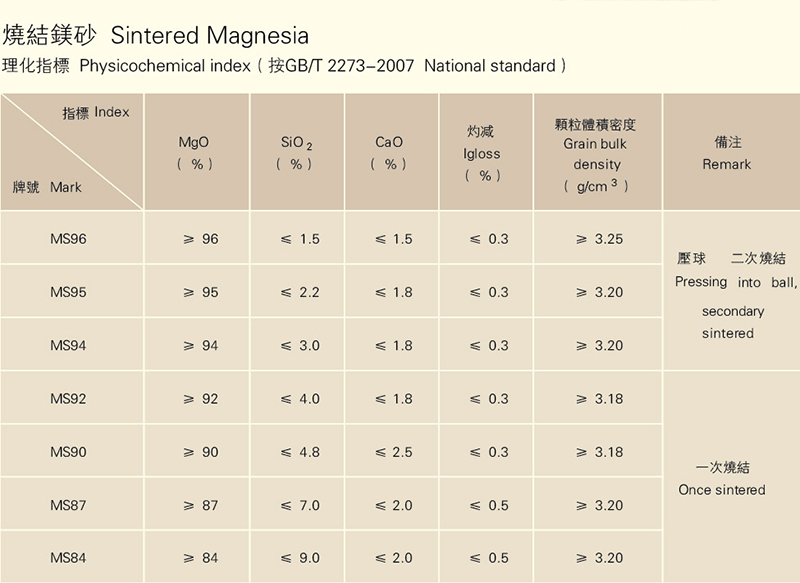

国家标准GB 2273-1998对耐火材料用各等级烧结镁砂性能指标的规定，高牌号的烧结镁砂对CaO/SiO2比值要求不小于2，。

镁砂(高铁镁砂)由高钙菱镁矿(CaO<6%)加入铁精矿或铁鳞经高温锻烧而成，主要用于电炉修补料。镁铁砂呈赤褐色、黑褐色，块状，密度3.58～3.61g·㎝-3，MgO在68%～78%，Fe2O3大于或等于10%，SiO2小于5%。镁铁砂中方镁石67%～72%，铁酸二钙10%～15%。铁酸二钙的溶液粘度很低，能够良好地润湿方镁石，在用于烧结平炉炉底时易于使炉底烧结成整体，寿命大幅度提高。
