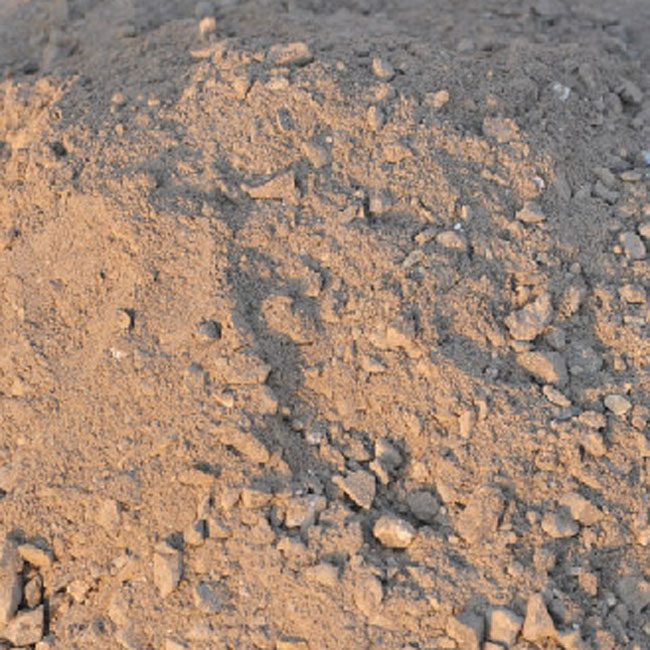

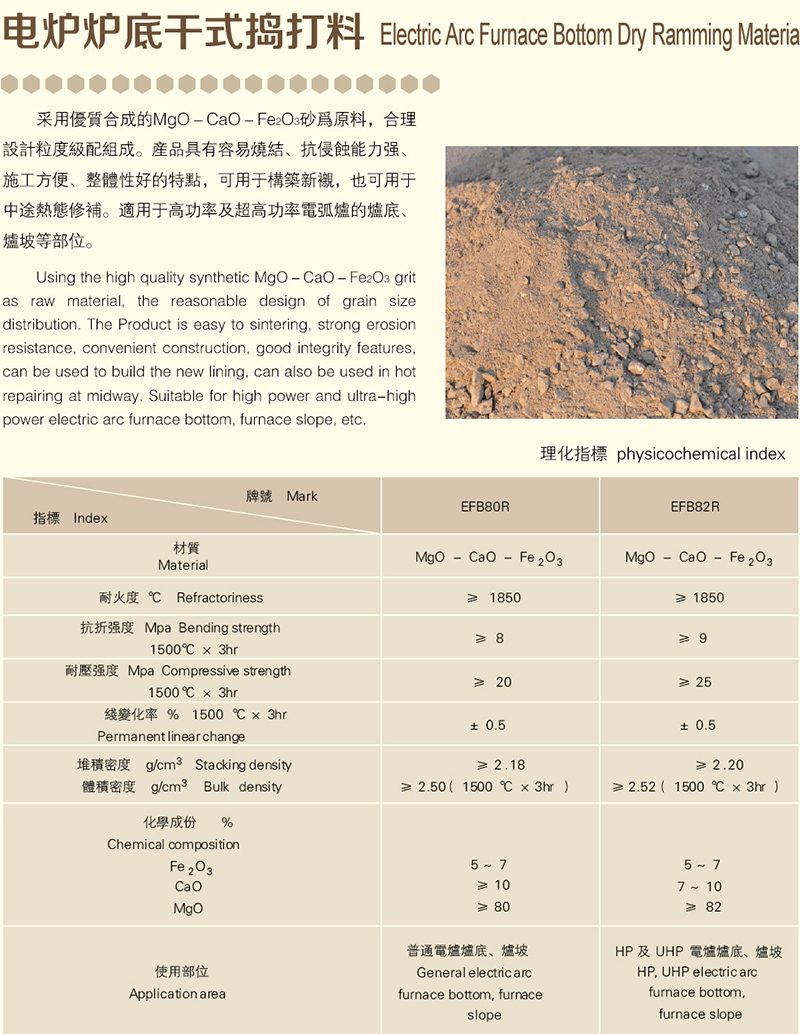

干式捣打料是以高铁高钙合成镁砂和电溶镁砂作骨料,电炉喷补料以合成镁砂和电熔镁砂作细粉,临界粒度在5〜6mm,以合成镁砂中C2F(铁酸二钙)作助烧结剂,不添加任何结合剂,采用多级配料而成。通过强力捣打施工,保证施工后的密度,能够在适当的温度下烧结成坚实的整体,其寿命比以前的打结和砌砖方法要提高几倍。一般情况下使用干式捣打料一次性寿命可达到300炉以上,通过热修补可延长到500〜600炉,不但减少了停炉次数,而且吨钢耐火材料消耗明显降低。
干式捣打料是以高铁高钙合成镁砂和电溶镁砂作骨料,以合成镁砂和电熔镁砂作细粉,临界粒度在5〜6mm,以合成镁砂中C2F(铁酸二钙)作助烧结剂,不添加任何结合剂,采用多级配料而成。通过强力捣打施工,保证施工后的密度,能够在适当的温度下烧结成坚实的整体,其寿命比以前的打结和砌砖方法要提高几倍。一般情况下使用干式捣打料一次性寿命可达到300炉以上,通过热修补可延长到500〜600炉,不但减少了停炉次数,而且吨钢耐火材料消耗明显降低。
