南京中间包高铁高钙砂生产

泥料的制备。配种时颗粒临界尺寸的选择是重要的。骨料颗粒细化，可减少开口气孔率，增强抗氧化能力。但是骨料颗粒小，会使闭口气孔增加，体积密度降低。另外，细粒MgO骨料容易和石墨反应，通常认为颗粒粒径1mm为宜。在有高压成型设备的条件下，镁砂的颗粒趋向于微细化。我国成型设备的压力较低，为了提高耐火砖密度，许多厂家采用5mm以上的颗粒直径。配料中加入石墨的质量和数量至关重要。一般来说，增加耐火砖中石墨含量，耐火砖的抗渣性和热震稳定性会提高，但强度和抗氧化性均会降低，若镁碳砖中碳含量太少(<10%)，耐火砖中不能形成网络骨架，则碳的优势不能有效地发挥。所以，碳含量在10—20%范围内较为合适。

工艺设备安装设计的几点改进。筛上料回流系统结构型式在粉碎系统设计中通常将圆锥破碎机与双辊破碎机组成联合机组使用，以期提高该机组的产量，即将圆锥破碎机的筛上料作为双辊破碎机的加入料，其加入结构为筛上料入双辊前的直段溜管设一闸板以控制料流。这种结构不仅加重了机前手工操作，不易调节喂料量，而且由于密封性差易造成泄尘，为此在筛上料回流系统中增加一定容量的中间缓冲料槽，然后用给料机喂料则较好地解决了上述问题。

镁砂的纯度对镁碳砖的抗渣性有着重大的影响。氧化镁含量越高，杂质相对越少，硅酸盐相分割程度降低，方镁石直接结合程度提高，抗渣的渗透及渣的熔损能力提高。镁砂中的榨汁主要有氧化钙，二氧化硅，氧化铁，如果杂质含量高，特别是氧化硼的化合物，会对镁砂的耐火度和高温性能产生不利影响。镁砂中的杂质主要有一下几个方面的不离影响1降低方镁石的直接结合程度2高温下与氧化镁形成低熔物3氧化铁，二氧化硅等杂质在1500-1800℃时，先于氧化镁与碳反应，留下气孔使制品的抗渣性变差。

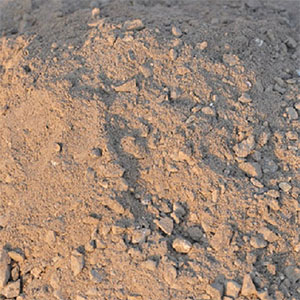

生产镁碳砖的主要原料，镁砂质量的优劣对镁碳砖的性能有着极为重要的影响，如何合理地选择镁砂是生产镁碳砖的关键。镁砂有电熔镁砂和烧结镁砂，它们具有不同特点。电熔镁砂：晶粒大，杂质少，硅酸盐相少，晶粒直接结合程度高，晶界少。烧结镁砂：晶粒细小，杂质与硅酸盐相相对叫多，直接结合程度较差。对于镁砂原料，除了化学成分外，在组织结构方面，还要求高密度和大结晶，因此，作为生产镁碳砖用的镁砂原料质量指标，应考察下列内容1，氧化镁含量（纯度）2杂质的种类特别是.C/S和B2O3含量3镁砂的密度、气孔孔径、气孔形态等（烧结性）。

高铝砖耐火度1770-1790℃，三氧化铝（Al2O3）含量大于48%的一种耐火砖。中间包高铁高钙砂其特点是：耐压强度高、耐火度高。耐冲击性好、抗腐蚀强、抗渣性优良、使用寿命长，荷重化温度高，高温下的结构强度高。镁砖耐火度达2000℃以上，以烧成镁砂为主要原料，经机压成型后在1500℃左右的高温烧成的制品。高铁高钙砂生产因其高温性能好，抗冶金炉渣能力强，被广泛应用于钢铁工业炼钢炉衬和混铁炉等，目前转炉层用镁砖多为烧成镁砖和镁硅砖。耐火砖里面、黏土砖、高铝砖、镁砖，其中的镁砖耐火温度比较高，高达2000多度；其次是高铝砖，耐火温度为1770-1790度；然后是黏土砖。
